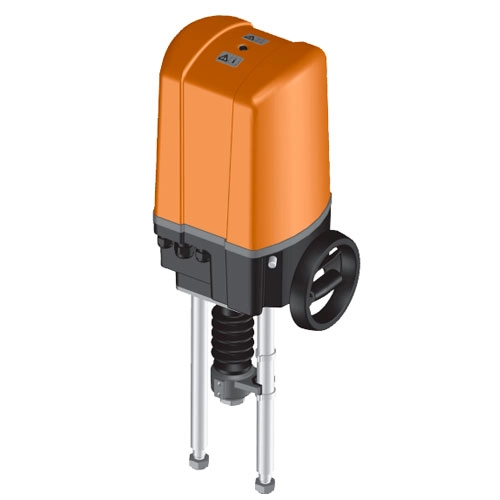

Привод GV12-24-SR-T Белимо

Описание товара

Техническое описание привода GV12-24-SR-T Белимо для установки на дисковый поворотный затвор.

Электропривод для монтажа в трубопроводных системах, обеспечивающий управление седельными клапанами.

Прилагаемая сила 12000 Н (непостоянный)
Номинальное напряжение 24 В~/=
Управление: плавная регулировка 0 – 10 В= / модулирующее управление
Обратная связь по положению: настраиваемая
Время работы двигателя с
Степень защиты IP65
Преобразование сигналов датчиков
Связь через Belimo-MP-Bus
Расчетный срок службы SuperCaps 15 лет.

Правила безопасности

Использование электропривода ограничено условиями, описанными в технической документации. Применение на воздушных судах строго запрещено.
Установка данного типа электропривода на клапан производится исключительно на заводе, где производитель берёт на себя ответственность за их надёжную работу.
Вскрытие или попытка ремонта устройства должны осуществляться только на производстве, поскольку устройство не предполагает замены или ремонта компонентов пользователем.
Отключение кабеля от устройства невозможно.
Устройство состоит из электроники и электрических деталей, поэтому его нельзя выбрасывать как обычный мусор. Важно придерживаться местных законов и рекомендаций по утилизации.

Особенности

Принцип действия. Управление электроприводом с помощью стандартного сигнала от 0 до 10 В. Если привод достигнет конечного положения, двигатель будет выключен с помощью (двух) переключателей, зависящих от нагрузки. Эти переключатели защищают двигатель при наличии посторонних предметов между посадочным местом и конусом.

Установка привод–клапан. Привод монтируется непосредственно на заводе-изготовителе на соответствующем клапане. Подключение питания осуществляется с помощью замыкания формы. Передача энергии осуществляется с помощью муфты, которая защищена от кручения.

Ручное управление. В обесточенном состоянии и/или когда двигатель выключен, движение вверх и вниз может быть выполнено при нажатии на маховик.

Технические характеристики, габаритные размеры и схема подключения GV12-24-SR-T

Характеристики

Прочие
Номинальное напряжение, В	24
Прилагаемая сила, N	12000
Серия	GV
Степень защиты	IP65
Тип тока	AC/DC
