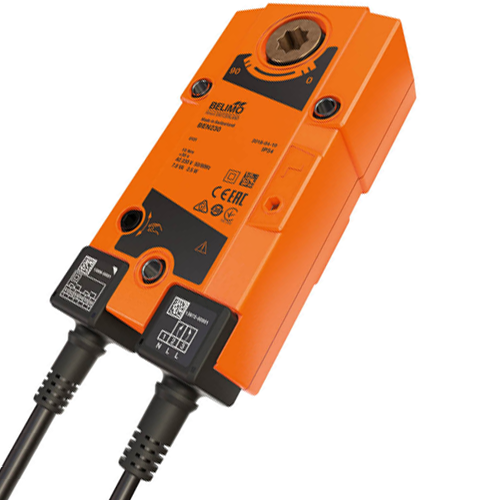

Привод BEN230 Белимо

Техническое описание привода BEN230 Белимо для дымовых клапанов

Электропривод для монтажа в системах противодымной вентиляции, таких как нормально-закрытые противопожарные и дымовые клапаны.

• Вращающий момент 15 Нм
• Номинальное напряжение 230 В ~
• Управление: открыто / закрыто
• 2 интегрированных вспомогательных переключателя
• Для монтажа на вал 12x12 мм

Правила безопасности

1. Использование электропривода ограничено условиями, описанными в технической документации. Применение на воздушных судах строго запрещено.
2. Установка данного типа электропривода на клапаны производится исключительно на заводе, где производитель берёт на себя ответственность за их надёжную работу.
3. Вскрытие или попытка ремонта устройства должны осуществляться только на производстве, поскольку устройство не предполагает замены или ремонта компонентов пользователем.
4. Отключение кабеля от устройства невозможно.
5. Устройство состоит из электроники и электрических деталей, поэтому его нельзя выбрасывать как обычный мусор. Важно придерживаться местных законов и рекомендаций по утилизации.

Особенности

• Принцип действия. Двухпроводная система обеспечивает двухпозиционное управление. Также за счёт защиты от перегрузок, электропривод способен выдерживать длительное пребывание под напряжением, когда находится в крайних точках своего положения.
• Фиксация защитной позиции. При возникновении пожара встроенная система блокировки Safety Position Lock™ гарантирует, что клапан дымоудаления будет надёжно закреплён в защитной позиции.
• Ручное управление. В комплект входит металлический рычаг, который обеспечивает возможность ручного управления электроприводом и позволяет проводить тестирование клапан в случаях, когда на объекте отсутствует электроснабжение.
• Сигнализация положений. Встроены два фиксированных переключателя, задача которых – уведомлять о достижении клапаном крайних позиций. Для определения промежуточного положения используется специальный механический индикатор на самом приводе.

Технические характеристики, габаритные размеры и схема подключения BEN230
