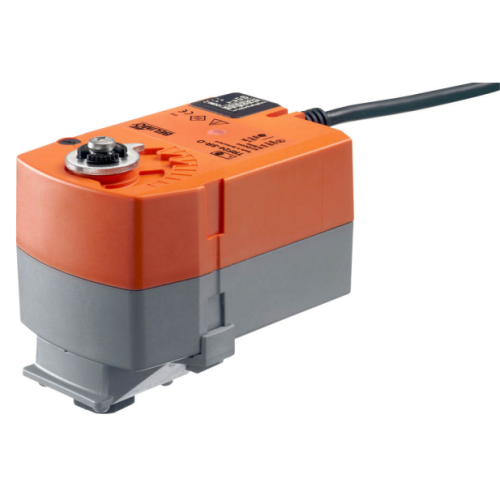

Привод TRF24-SR-O Белимо

Техническое описание привода TRF24-SR-O Белимо для установки на шаровой кран.

Электропривод для монтажа в трубопроводных системах, обеспечивающий управление шаровыми кранами.

• Вращающий момент 2,5 Нм (непостоянный).
• Номинальное напряжение 24 ~/=.
• Управление: модулирующее 2...10 В.
• Обратная связь по положению: настраиваемая.
• Время работы двигателя 90 с.
• Степень защиты IP42.
• Нормально открытый.
• Преобразование сигналов датчиков.
• Расчетный срок службы SuperCaps 15 лет.

Правила безопасности

1. Использование электропривода ограничено условиями, описанными в технической документации. Применение на воздушных судах строго запрещено.
2. Установка данного типа электропривода на затвор производится исключительно на заводе, где производитель берёт на себя ответственность за их надёжную работу.
3. Вскрытие или попытка ремонта устройства должны осуществляться только на производстве, поскольку устройство не предполагает замены или ремонта компонентов пользователем.
4. Отключение кабеля от устройства невозможно.
5. Устройство состоит из электроники и электрических деталей, поэтому его нельзя выбрасывать как обычный мусор. Важно придерживаться местных законов и рекомендаций по утилизации.

Особенности

Принцип действия. Привод подключается стандартным управляющим сигналом 0...10 В. Привод переводит кран в рабочее положение одновременно с натяжением возвратной пружины. Кран возвращается в безопасное положение усилием пружины при прерывании подачи напряжения.

Простой монтаж. Непосредственный монтаж на кране с помощью одного винта. Ориентацию установки по отношению к крану можно выбрать с шагом 90° (угол).

Функциональная надёжность. Электропривод останавливается автоматически при достижении предельных позиций, и оснащён защитой от перегрузок, избавляя от необходимости использовать конечные выключатели.

Технические характеристики, габаритные размеры и схема подключения TRF24-SR-O
