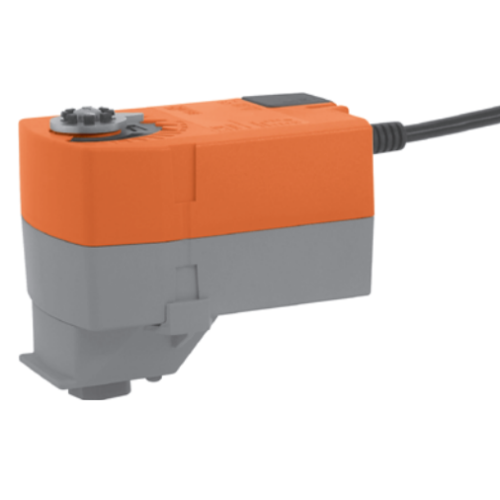

Привод TRF24-MFT-O Белимо

Техническое описание привода TRF24-MFT-O Белимо для установки на шаровой кран.

Электропривод для монтажа в трубопроводных системах, обеспечивающий управление шаровыми кранами.

• Вращающий момент 2 Нм (непостоянный).
• Номинальное напряжение 24 ~/=.
• Управление: модулирующее DC 0 ... 10 В.
• Обратная связь по положению: настраиваемая.
• Время работы двигателя 90 с.
• Степень защиты IP42.
• Нормально открытый.
• Преобразование сигналов датчиков.
• Расчетный срок службы SuperCaps 15 лет.

Правила безопасности

1. Использование электропривода ограничено условиями, описанными в технической документации. Применение на воздушных судах строго запрещено.
2. Установка данного типа электропривода на затвор производится исключительно на заводе, где производитель берёт на себя ответственность за их надёжную работу.
3. Вскрытие или попытка ремонта устройства должны осуществляться только на производстве, поскольку устройство не предполагает замены или ремонта компонентов пользователем.
4. Отключение кабеля от устройства невозможно.
5. Устройство состоит из электроники и электрических деталей, поэтому его нельзя выбрасывать как обычный мусор. Важно придерживаться местных законов и рекомендаций по утилизации.

Особенности

Принцип действия. Привод перемещает кран в рабочее положение одновременно с натяжением возвратной пружины. Кран возвращается в безопасное положение усилием пружины при прерывании подачи напряжения. Обычная работа: Привод управляется стандартным модулирующим сигналом постоянного тока от 0 до 10 В и перемещается в положение, определенное управляющим сигналом. Измеряемое напряжение U служит для электрического отображения положения заслонки и в качестве ведомого управляющего сигнала для других исполнительных механизмов. Работа на MP-шине: Привод получает цифровой сигнал позиционирования от контроллера более высокого уровня через MP-шину и перемещается в заданное положение. Соединение U служит интерфейсом связи и не подает аналоговое измерительное напряжение.

Простой монтаж. Непосредственный монтаж на кране с помощью одного винта. Ориентацию установки по отношению к крану можно выбрать с шагом 90° (угол).

Функциональная надёжность. Электропривод останавливается автоматически при достижении предельных позиций, и оснащён защитой от перегрузок, избавляя от необходимости использовать конечные выключатели.

Исходная позиция. При подаче напряжения питания привод автоматически определяет свое безопасное положение (нулевая инициализация). Этот процесс, который выполняется при неподвижном приводе, длится приблизительно 15 с.

Возможность подключения датчика (активного датчика или переключающего контакта). Привод MP служит в качестве аналого-цифрового преобразователя для передачи сигнала датчика по MP-Bus в систему более высокого уровня.

Настройка параметров. Заводские настройки охватывают наиболее распространенные области применения. Входные и выходные сигналы и другие параметры можно изменять с помощью устройства для настройки параметров MFT-H или сервисного инструмента BELIMO, MFT-P.

Адаптация и синхронизация. Адаптация может быть запущена вручную нажатием кнопки "Адаптация" или с помощью PCTool. Во время адаптации обнаруживаются оба механических концевых упора (весь диапазон настроек). Запрограммирована автоматическая синхронизация после приведения в действие рукоятки. Синхронизация находится в исходном положении (0%). Затем привод перемещается в положение, определяемое управляющим сигналом. Ряд настроек можно настроить с помощью PC-Tool (см. документацию MFT-P).

Технические характеристики, габаритные размеры и схема подключения TRF24-MFT-O
