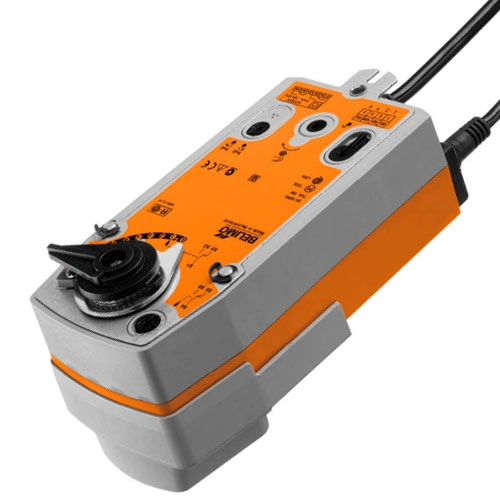

Привод SRF24A-SR-5-O Белимо

Техническое описание привода SRF24A-SR-5-O Белимо для установки на дисковый поворотный затвор.

Электропривод для монтажа в трубопроводных системах, обеспечивающий управление дисковыми поворотными затворами.

• Вращающий момент 20 Нм (непостоянный)
• Номинальное напряжение 24 В~/=
• Управление: обратная связь 2 – 10 В= / модулирующее управление
• Обратная связь по положению: настраиваемая
• Время работы двигателя 90 с
• Степень защиты IP54
• Нормально открытый
• Преобразование сигналов датчиков
• Связь через Belimo-MP-Bus
• Расчетный срок службы SuperCaps 15 лет.

Правила безопасности

1. Использование электропривода ограничено условиями, описанными в технической документации. Применение на воздушных судах строго запрещено.
2. Установка данного типа электропривода на затвор производится исключительно на заводе, где производитель берёт на себя ответственность за их надёжную работу.
3. Вскрытие или попытка ремонта устройства должны осуществляться только на производстве, поскольку устройство не предполагает замены или ремонта компонентов пользователем.
4. Отключение кабеля от устройства невозможно.
5. Устройство состоит из электроники и электрических деталей, поэтому его нельзя выбрасывать как обычный мусор. Важно придерживаться местных законов и рекомендаций по утилизации.

Особенности

• Принцип действия. Привод перемещает клапан в рабочее положение одновременно с натяжением возвратной пружины. Клапан возвращается в безопасное положение усилием пружины при прерывании подачи напряжения.

• Простой монтаж. Непосредственный монтаж на затворе. Ориентацию установки по отношению к затвору можно выбрать с шагом 90° (угол).

• Ручное управление. Ручное управление клапаном с помощью рукоятки, блокировка в любом положении с помощью переключателя блокировки. Разблокировка осуществляется вручную или автоматически путем подачи рабочего напряжения.

• Настраиваемый угол. Для настройки угла поворота используются механические упоры.

• Функциональная надёжность. Электропривод останавливается автоматически при достижении предельных позиций, и оснащён защитой от перегрузок, избавляя от необходимости использовать конечные выключатели.

Технические характеристики, габаритные размеры и схема подключения SRF24A-SR-5-O
