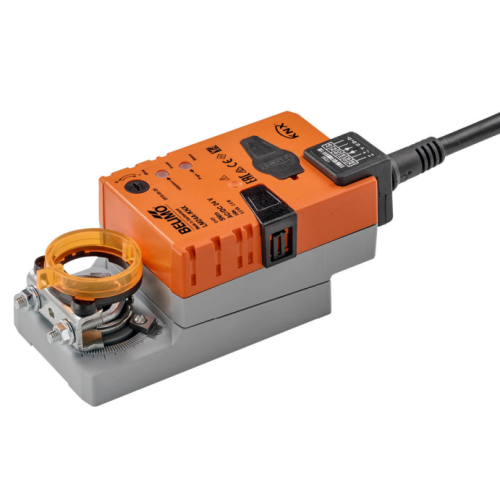

Привод LM24A-KNX Белимо

Техническое описание привода LM24A-KNX Белимо для воздушных заслонок

Электропривод без возвратной пружины для регулирования воздушного потока через заслонки в системах вентиляции и кондиционирования зданий.

• Вращающий момент 5 Нм
• Номинальное напряжение 24 В ~/=
• Управление: плавная регулировка
• Вспомогательные переключатели заказываются отдельно
• Преобразование сигналов датчиков
• Связь через KNX (S-mode)

Правила безопасности

1. Использование электропривода ограничено условиями, описанными в технической документации. Применение на воздушных судах строго запрещено.
2. Для расчёта крутящего момента важно учесть параметры, предоставленные производителем заслонки, включая её площадь сечения и конструктивные особенности, а также специфику объекта, где она будет установлена, и характеристики потока воздуха.
3. Вскрытие или попытка ремонта устройства должны осуществляться только на производстве, поскольку устройство не предполагает замены или ремонта компонентов пользователем.
4. Отключение кабеля от устройства невозможно.
5. Устройство состоит из электроники и электрических деталей, поэтому его нельзя выбрасывать как обычный мусор. Важно придерживаться местных законов и рекомендаций по утилизации.

Особенности

• KNX. Привод оснащен встроенным интерфейсом для KNX (S-Mode) и может быть подключен ко всем устройствам KNX, имеющим соответствующие точки данных.
• Ручное управление. Электропривод оборудован кнопкой с функцией самовозврата (при нажатии редуктор выводится из зацепления).
• Простой монтаж. Прямая установка на вал заслонки с помощью универсального зажима, поставляемого со средством для предотвращения вращения привода.
• Настраиваемый угол. Для настройки угла поворота используются механические упоры.
• Функциональная надёжность. Электропривод останавливается автоматически при достижении предельных позиций, и оснащён защитой от перегрузок, избавляя от необходимости использовать конечные выключатели.
• Настройка параметров. Заводские настройки охватывают наиболее распространённые области применения. По необходимости, индивидуальные параметры могут быть адаптированы для специальных систем или обслуживания с помощью сервисного инструмента ZTH EU или устройства параметризации ETS.
• Преобразователь для датчиков. Возможность подключения датчика (пассивный/активный датчик или переключающий контакт). Таким образом, сигнал аналогового датчика может быть легко оцифрован и передан в KNX.
• Исходная позиция. При первой подаче напряжения питания, т.е. во время ввода в эксплуатацию, привод выполняет синхронизацию. Синхронизация выполняется в исходном положении (0%). Затем привод перемещается в положение, определенное сигналом позиционирования.
• Адаптация и синхронизация. Адаптация может быть запущена вручную нажатием кнопки "Адаптация" или с помощью PCTool. Во время адаптации обнаруживаются оба механических концевых упора (весь диапазон настроек). Запрограммирована автоматическая синхронизация после нажатия кнопки ручного управления. Синхронизация находится в исходном положении (0%). Затем привод перемещается в положение, определяемое управляющим сигналом. Ряд настроек можно настроить с помощью PC-Tool (см. документацию MFT-P).

Технические характеристики, габаритные размеры и схема подключения LM24A-KNX
