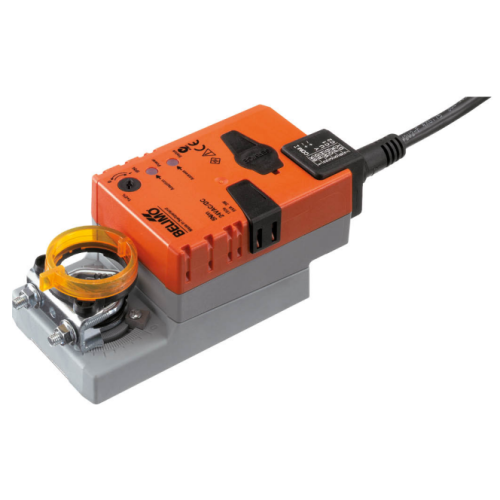

Привод LM24A-MF Белимо

Техническое описание привода LM24A-MF Белимо для воздушных заслонок

Электропривод без возвратной пружины для регулирования воздушного потока через заслонки в системах вентиляции и кондиционирования зданий.

• Для управления заслонками, охватывающими площадь около 1 м²
• Вращающий момент 5 Нм
• Номинальное напряжение 24 В ~/=
• Управление: плавная регулировка 2 – 10 В, обратная связь 2 – 10 В
• Вспомогательные переключатели заказываются отдельно

Правила безопасности

1. Использование электропривода ограничено условиями, описанными в технической документации. Применение на воздушных судах строго запрещено.
2. Для расчёта крутящего момента важно учесть параметры, предоставленные производителем заслонки, включая её площадь сечения и конструктивные особенности, а также специфику объекта, где она будет установлена, и характеристики потока воздуха.
3. Вскрытие или попытка ремонта устройства должны осуществляться только на производстве, поскольку устройство не предполагает замены или ремонта компонентов пользователем.
4. Отключение кабеля от устройства невозможно.
5. Устройство состоит из электроники и электрических деталей, поэтому его нельзя выбрасывать как обычный мусор. Важно придерживаться местных законов и рекомендаций по утилизации.

Особенности

• Принцип действия. Управление электроприводом осуществляется с помощью стандартного сигнала от 0 до 10 В. Это позволяет регулировать его открытие в соответствии с заданным сигналом. С помощью измерения напряжения U можно не только определить фактическое положение электропривода, но и координировать работу с другими.
• Ручное управление. Электропривод оборудован кнопкой с функцией самовозврата (при нажатии редуктор выводится из зацепления).
• Простой монтаж. Прямая установка на вал заслонки с помощью универсального зажима, поставляемого со средством для предотвращения вращения привода.
• Настраиваемый угол. Для настройки угла поворота используются механические упоры.
• Функциональная надёжность. Электропривод останавливается автоматически при достижении предельных позиций, и оснащён защитой от перегрузок, избавляя от необходимости использовать конечные выключатели.
• Настройка параметров. Заводские настройки охватывают наиболее распространённые области применения. Входные и выходные сигналы и другие параметры можно изменять с помощью сервисного инструмента Belimo MFT-P или ZTH EU.
• Исходная позиция. При первой подаче напряжения питания, т.е. во время ввода в эксплуатацию, привод выполняет синхронизацию. Синхронизация выполняется в исходном положении (0%). Затем привод перемещается в положение, определенное сигналом позиционирования.
• Адаптация и синхронизация. Адаптация может быть запущена вручную нажатием кнопки "Адаптация" или с помощью PCTool. Во время адаптации обнаруживаются оба механических концевых упора (весь диапазон настроек). Запрограммирована автоматическая синхронизация после нажатия кнопки ручного управления. Синхронизация находится в исходном положении (0%). Затем привод перемещается в положение, определяемое управляющим сигналом. Ряд настроек можно настроить с помощью PC-Tool (см. документацию MFT-P).

Технические характеристики, габаритные размеры и схема подключения LM24A-MF
