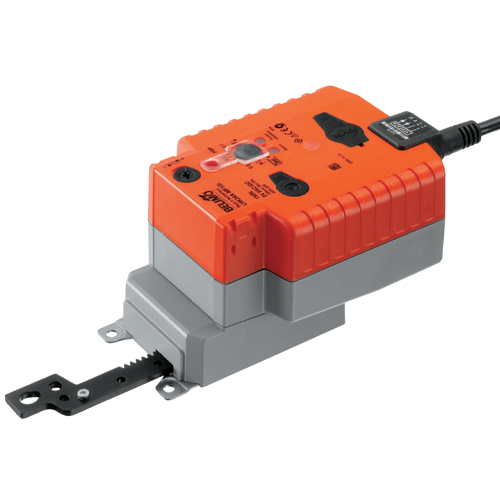

Привод LHK24A-1-100 Белимо

Техническое описание привода LHK24A-1-100 Белимо для воздушных заслонок

Электропривод с конденсатором для регулирования воздушного потока через заслонки в системах вентиляции и кондиционирования зданий.

• Для управления заслонками, охватывающими площадь около 1 м²
• Номинальное напряжение 24 В ~/=
• Управление: открыто/закрыто
• Степень защиты IP54
• Длина хода не более 100 мм, регулируется с шагом 20 мм

Правила безопасности

1. Использование электропривода ограничено условиями, описанными в технической документации. Применение на воздушных судах строго запрещено.
2. Для расчёта крутящего момента важно учесть параметры, предоставленные производителем заслонки, включая её площадь сечения и конструктивные особенности, а также специфику объекта, где она будет установлена, и характеристики потока воздуха.
3. Вскрытие или попытка ремонта устройства должны осуществляться только на производстве, поскольку устройство не предполагает замены или ремонта компонентов пользователем.
4. Отключение кабеля от устройства невозможно.
5. Устройство состоит из электроники и электрических деталей, поэтому его нельзя выбрасывать как обычный мусор. Важно придерживаться местных законов и рекомендаций по утилизации.

Особенности

• Принцип действия. Привод перемещает заслонку в желаемое рабочее положение одновременно с зарядкой встроенных конденсаторов. Прерывание подачи напряжения приводит к повороту заслонки обратно в безопасное положение за счет накопленной электрической энергии.
• Ручное управление. Возможно временное ручное управление с помощью кнопки. При удержании редуктор выводится из зацепления.
• Простой монтаж. Привод может быть подключен непосредственно с помощью прилагаемых винтов. Головка зубчатого штока соединяется с подвижной частью вентиляционного устройства индивидуально со стороны монтажа или с помощью прилагаемой соединительной детали Z-KS2.
• Функциональная надёжность. Электропривод останавливается автоматически при достижении предельных позиций, и оснащён защитой от перегрузок, избавляя от необходимости использовать конечные выключатели.
• Время предварительной зарядки (запуск). Конденсаторные приводы требуют времени на предварительную зарядку. Это время используется для зарядки конденсаторов и гарантирует, что в случае сбоя питания привод может в любой момент переместиться из текущего положения в заданное безопасное положение. Продолжительность времени предварительной зарядки зависит главным образом от того, как долго было прекращено электропитание.
• Условие поставки (конденсаторы). Привод полностью разряжен после поставки с завода, поэтому перед первоначальным вводом в эксплуатацию приводу требуется примерно 20 секунд для предварительной зарядки, чтобы довести конденсаторы до требуемого уровня напряжения.
• Установка безопасного положения (POP). Безопасное положение поворотной ручки можно использовать для настройки желаемого безопасного положения. Диапазон регулировки всегда относится к максимальной высоте хода привода. В случае отключения питания привод переместится в выбранное положение с учетом времени срабатывания (PF), равного 2 с, установленного на заводе-изготовителе.

Технические характеристики, габаритные размеры и схема подключения LHK24A-1-100
