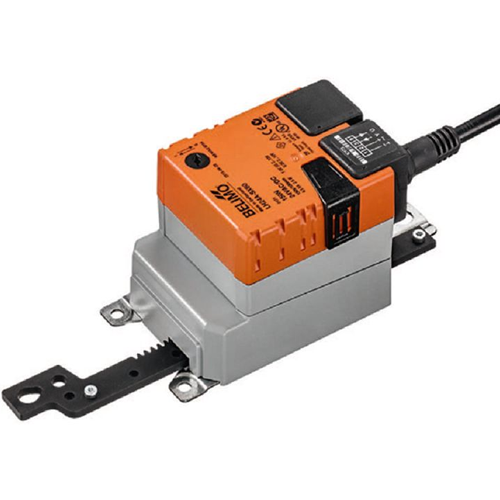

Привод LH24A-MF300 Белимо

Техническое описание привода LH24A-MF300 Белимо для воздушных заслонок

Электропривод линейный для регулирования воздушного потока через заслонки в системах вентиляции и кондиционирования зданий.

• Для управления заслонками, охватывающими площадь около 1 м²
• Номинальное напряжение 24 В ~/=
• Управление: плавная регулировка 0 – 10 В, обратная связь 2 – 10 В
• Степень защиты IP54
• Длина хода 60, 100, 200 или 300 мм

Правила безопасности

1. Использование электропривода ограничено условиями, описанными в технической документации. Применение на воздушных судах строго запрещено.
2. Для расчёта крутящего момента важно учесть параметры, предоставленные производителем заслонки, включая её площадь сечения и конструктивные особенности, а также специфику объекта, где она будет установлена, и характеристики потока воздуха.
3. Вскрытие или попытка ремонта устройства должны осуществляться только на производстве, поскольку устройство не предполагает замены или ремонта компонентов пользователем.
4. Отключение кабеля от устройства невозможно.
5. Устройство состоит из электроники и электрических деталей, поэтому его нельзя выбрасывать как обычный мусор. Важно придерживаться местных законов и рекомендаций по утилизации.

Особенности

• Принцип действия. Управление электроприводом осуществляется с помощью стандартного сигнала от 0 до 10 В. Это позволяет регулировать его открытие в соответствии с заданным сигналом. С помощью измерения напряжения U можно не только определить фактическое положение электропривода, но и координировать работу с другими.
• Ручное управление. Электропривод оборудован кнопкой с функцией самовозврата (при нажатии редуктор выводится из зацепления).
• Простой монтаж. Привод может быть подключен непосредственно с помощью прилагаемых винтов. Головка зубчатого штока соединяется с подвижной частью вентиляционного устройства индивидуально со стороны монтажа или с помощью прилагаемой соединительной детали Z-KS2.
• Функциональная надёжность. Электропривод останавливается автоматически при достижении предельных позиций, и оснащён защитой от перегрузок, избавляя от необходимости использовать конечные выключатели.
• Настройка параметров. Заводские настройки охватывают наиболее распространённые области применения. Входные и выходные сигналы и другие параметры можно изменять с помощью устройства параметризации MFT-H или сервисного инструмента Belimo MFT-P.
• Исходная позиция. При первой подаче напряжения питания, т.е. во время ввода в эксплуатацию, привод перемещается в положение, определенное сигналом позиционирования.
• Регулируемый ход. Ход зубчатой рейки можно регулировать с обеих сторон с шагом 20 мм при помощи механических концевых упоров.

Технические характеристики, габаритные размеры и схема подключения LH24A-MF300
