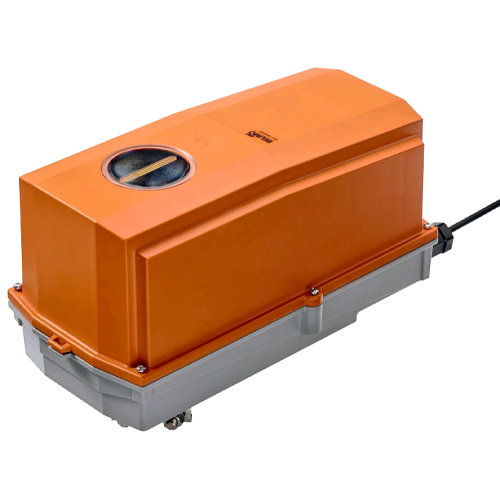

Привод GM24G-SR-T Белимо

Техническое описание привода GM24G-SR-T Белимо для воздушных заслонок

Электропривод защищённый для регулирования воздушного потока через заслонки в системах вентиляции и кондиционирования зданий.

• Для управления заслонками, охватывающими площадь около 8 м²
• Вращающий момент 40 Нм
• Номинальное напряжение 24 В ~/=
• Управление: плавная регулировка 2 – 10 В, обратная связь 2 – 10 В
• Вспомогательные переключатели заказываются отдельно
• Степень защиты IP66/67

Правила безопасности

1. Использование электропривода ограничено условиями, описанными в технической документации. Применение на воздушных судах строго запрещено.
2. Для расчёта крутящего момента важно учесть параметры, предоставленные производителем заслонки, включая её площадь сечения и конструктивные особенности, а также специфику объекта, где она будет установлена, и характеристики потока воздуха.
3. Вскрытие или попытка ремонта устройства должны осуществляться только на производстве, поскольку устройство не предполагает замены или ремонта компонентов пользователем.
4. Отключение кабеля от устройства невозможно.
5. Устройство состоит из электроники и электрических деталей, поэтому его нельзя выбрасывать как обычный мусор. Важно придерживаться местных законов и рекомендаций по утилизации.

Особенности

• Принцип действия. Управление электроприводом осуществляется с помощью стандартного сигнала от 0 до 10 В. Это позволяет регулировать его открытие в соответствии с заданным сигналом. С помощью измерения напряжения U можно не только определить фактическое положение электропривода, но и координировать работу с другими.
• Ручное управление. Возможно временное ручное управление с помощью кнопки. При удержании редуктор выводится из зацепления. Необходимо снять крышку корпуса для выполнения операции.
• Простой монтаж. Прямая установка на вал заслонки с помощью универсального зажима, поставляемого со средством для предотвращения вращения привода.
• Настраиваемый угол. Для настройки угла поворота используются механические упоры.
• Функциональная надёжность. Электропривод останавливается автоматически при достижении предельных позиций, и оснащён защитой от перегрузок, избавляя от необходимости использовать конечные выключатели.
• Области применения. Привод особенно подходит для использования на открытом воздухе и защищен от следующих погодных условий: ультрафиолетового излучения, дождя/мороза, грязи/пыли, влажности воздуха, переменного климата/частых и сильных колебаний температуры (Рекомендация: используйте привод со встроенным заводским обогревом, который можно заказать отдельно для предотвращения внутренней конденсации).

Технические характеристики, габаритные размеры и схема подключения GM24G-SR-T
