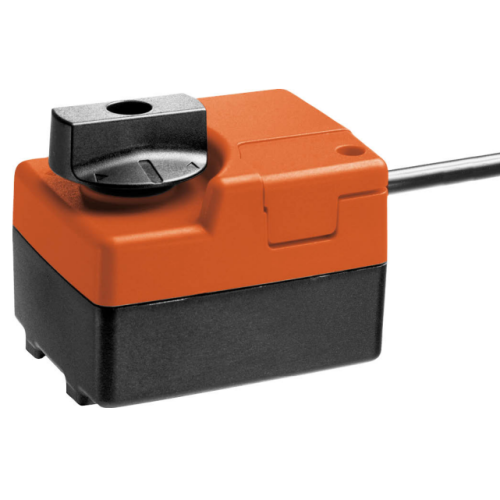

Привод TR230-3 Белимо

Техническое описание привода TR230-3 Белимо для установки на шаровой кран.

Электропривод для монтажа в трубопроводных системах, обеспечивающий управление шаровыми кранами.

• Вращающий момент 2 Нм (непостоянный).
• Номинальное напряжение 230 ~.
• Управление: трёхпозиционное.
• Обратная связь по положению: настраиваемая.
• Время работы двигателя 105 с.
• Степень защиты IP40.
• Преобразование сигналов датчиков.
• Связь через Belimo-MP-Bus.
• Расчетный срок службы SuperCaps 15 лет.

Правила безопасности

1. Использование электропривода ограничено условиями, описанными в технической документации. Применение на воздушных судах строго запрещено.
2. Установка данного типа электропривода на затвор производится исключительно на заводе, где производитель берёт на себя ответственность за их надёжную работу.
3. Вскрытие или попытка ремонта устройства должны осуществляться только на производстве, поскольку устройство не предполагает замены или ремонта компонентов пользователем.
4. Отключение кабеля от устройства невозможно.
5. Устройство состоит из электроники и электрических деталей, поэтому его нельзя выбрасывать как обычный мусор. Важно придерживаться местных законов и рекомендаций по утилизации.

Особенности

Простой монтаж. Непосредственный монтаж на кране с помощью одного винта. Ориентацию установки по отношению к крану можно выбрать с шагом 90° (угол).

Ручное управление. Возможно ручное управление с помощью рычага (временное отключение зацепления передачи при нажатии, постоянное отключение с помощью поворотной ручки на корпусе).

Функциональная надёжность. Электропривод останавливается автоматически при достижении предельных позиций. Длительность импульса ≥0,5 с.

Технические характеристики, габаритные размеры и схема подключения TR230-3
