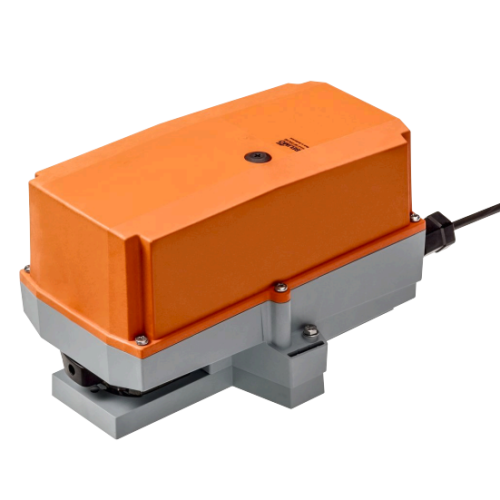

Привод SR24P-SR Белимо

Техническое описание привода SR24P-SR Белимо для установки на шаровой кран.

Электропривод для монтажа в трубопроводных системах, обеспечивающий управление шаровыми кранами.

• Вращающий момент 20 Нм (непостоянный).
• Номинальное напряжение 24 ~/=.
• Управление: модулирующее 2...10 В.
• Обратная связь по положению: настраиваемая.
• Время работы двигателя 90 с.
• Степень защиты IP66/67.
• Преобразование сигналов датчиков.
• Связь через Belimo-MP-Bus.
• Расчетный срок службы SuperCaps 15 лет.

Правила безопасности

1. Использование электропривода ограничено условиями, описанными в технической документации. Применение на воздушных судах строго запрещено.
2. Установка данного типа электропривода на затвор производится исключительно на заводе, где производитель берёт на себя ответственность за их надёжную работу.
3. Вскрытие или попытка ремонта устройства должны осуществляться только на производстве, поскольку устройство не предполагает замены или ремонта компонентов пользователем.
4. Отключение кабеля от устройства невозможно.
5. Устройство состоит из электроники и электрических деталей, поэтому его нельзя выбрасывать как обычный мусор. Важно придерживаться местных законов и рекомендаций по утилизации.

Особенности

Принцип действия. Управление электроприводом осуществляется с помощью стандартного сигнала от 0 до 10 В. Это позволяет регулировать его открытие в соответствии с заданным сигналом. С помощью измерения напряжения U можно не только определить фактическое положение электропривода, но и координировать работу с другими.

Простой монтаж. Простой прямой монтаж на шаровой кран с помощью всего одного центрального винта. Инструмент для сборки встроен в индикатор положения вставки. Ориентацию установки по отношению к шаровому крану можно выбрать с шагом 90°.

Ручное управление. Электропривод оборудован кнопкой с функцией самовозврата (при нажатии редуктор выводится из зацепления). Для ручного управления необходимо снять крышку корпуса.

Функциональная надёжность. Электропривод останавливается автоматически при достижении предельных позиций, и оснащён защитой от перегрузок, избавляя от необходимости использовать конечные выключатели.

Настройка угла. Регулируемый угол поворота с механическими концевыми упорами. Стандартная настройка от 0 до 90°. Для настройки угла поворота необходимо снять крышку корпуса.

Технические характеристики, габаритные размеры и схема подключения SR24P-SR
