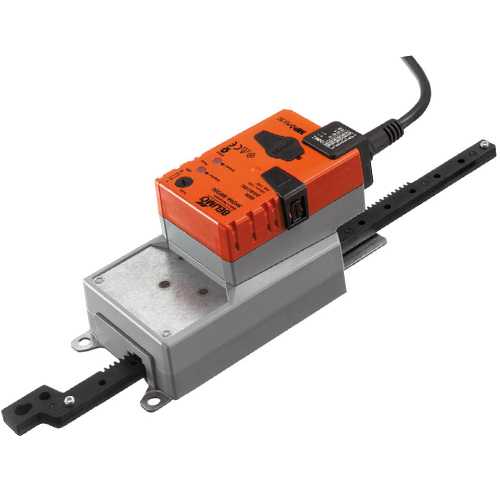

Привод SH24A-MP100 Белимо

Техническое описание привода SH24A-MP100 Белимо для воздушных заслонок

Электропривод линейный для регулирования воздушного потока через заслонки в системах вентиляции и кондиционирования зданий.

• Номинальное напряжение 24 В ~/=
• Управление: плавная регулировка 2 – 10 В, обратная связь 2 – 10 В
• Преобразование сигналов датчиков
• Связь через Belimo-MP-Bus
• Степень защиты IP54
• Длина хода не более 100 мм, регулируется с шагом 20 мм

Правила безопасности

1. Использование электропривода ограничено условиями, описанными в технической документации. Применение на воздушных судах строго запрещено.
2. Для расчёта крутящего момента важно учесть параметры, предоставленные производителем заслонки, включая её площадь сечения и конструктивные особенности, а также специфику объекта, где она будет установлена, и характеристики потока воздуха.
3. Вскрытие или попытка ремонта устройства должны осуществляться только на производстве, поскольку устройство не предполагает замены или ремонта компонентов пользователем.
4. Отключение кабеля от устройства невозможно.
5. Устройство состоит из электроники и электрических деталей, поэтому его нельзя выбрасывать как обычный мусор. Важно придерживаться местных законов и рекомендаций по утилизации.

Особенности

• Принцип действия. Обычный режим работы: Управление электроприводом с помощью стандартного сигнала от 0 до 10 В. Измерение напряжения U позволяет определить положение привода и координировать работу. Работа на MP-шине: привод получает цифровой сигнал позиционирования от контроллера более высокого уровня через MP-шину и перемещается в заданное положение. Соединение U служит коммуникационным интерфейсом и не подает аналоговое измерительное напряжение.
• Ручное управление. Электропривод оборудован кнопкой с функцией самовозврата (при нажатии редуктор выводится из зацепления).
• Простой монтаж. Привод может быть подключен непосредственно с помощью прилагаемых винтов. Головка зубчатого штока соединяется с подвижной частью вентиляционного устройства индивидуально со стороны монтажа или с помощью прилагаемой соединительной детали Z-KS1.
• Функциональная надёжность. Электропривод останавливается автоматически при достижении предельных позиций, и оснащён защитой от перегрузок, избавляя от необходимости использовать конечные выключатели.
• Настройка параметров. Заводские настройки охватывают наиболее распространённые области применения. Входные и выходные сигналы и другие параметры можно изменять с помощью сервисного инструмента Belimo MFT-P или ZTH EU.
• Преобразователь для датчиков. Возможность подключения датчика (пассивный/активный датчик или переключающий контакт). Привод MP служит аналого-цифровым преобразователем для передачи сигнала датчика по MP-шине в систему более высокого уровня.
• Исходная позиция. При первой подаче напряжения питания, т.е. во время ввода в эксплуатацию, привод выполняет синхронизацию. Синхронизация выполняется в исходном положении (0%). Затем привод перемещается в положение, определенное сигналом позиционирования.
• Адаптация и синхронизация. Адаптация может быть запущена вручную нажатием кнопки "Адаптация" или с помощью PCTool. Во время адаптации обнаруживаются оба механических концевых упора (весь диапазон настроек). Запрограммирована автоматическая синхронизация после нажатия кнопки разъединения коробки передач. Синхронизация находится в исходном положении (0%). Затем привод перемещается в положение, определяемое управляющим сигналом. Ряд настроек можно настроить с помощью PC-Tool (см. документацию MFT-P).
• Регулируемый ход. Если будет отрегулировано ограничение хода, то механический рабочий диапазон на этой стороне зубчатой рейки можно использовать, начиная с длины удлинителя 20 мм, а затем, соответственно, с шагом 20 мм, с помощью механических концевых упоров Z-AS1.

Технические характеристики, габаритные размеры и схема подключения SH24A-MP100
