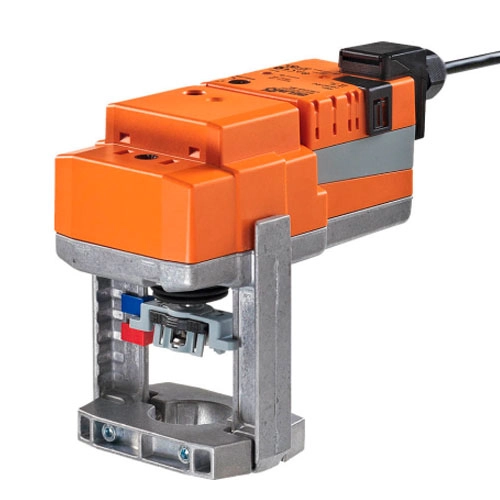

Привод NV24A-SZ-TPC Белимо

Описание товара

Техническое описание привода NV24A-SZ-TPC Белимо для установки на дисковый поворотный затвор.

Электропривод для монтажа в трубопроводных системах, обеспечивающий управление седельными клапанами.

Прилагаемая сила 1000 Н (непостоянный)
Номинальное напряжение 24 В~/=
Управление: обратная связь 0,5 – 10 В= / модулирующее управление
Обратная связь по положению: настраиваемая
Время работы двигателя 150 с
Степень защиты IP54
Интегрированные вспомогательные переключатели заказываются отдельно
Ход 20 мм
Преобразование сигналов датчиков
Связь через Belimo-MP-Bus
Расчетный срок службы SuperCaps 15 лет.

Правила безопасности

Использование электропривода ограничено условиями, описанными в технической документации. Применение на воздушных судах строго запрещено.
Установка данного типа электропривода на клапан производится исключительно на заводе, где производитель берёт на себя ответственность за их надёжную работу.
Вскрытие или попытка ремонта устройства должны осуществляться только на производстве, поскольку устройство не предполагает замены или ремонта компонентов пользователем.
Отключение кабеля от устройства невозможно.
Устройство состоит из электроники и электрических деталей, поэтому его нельзя выбрасывать как обычный мусор. Важно придерживаться местных законов и рекомендаций по утилизации.

Особенности

Принцип действия. Привод перемещает клапан в желаемое рабочее положение одновременно с загрузкой встроенных конденсаторов. Прерывание подачи напряжения приводит к перемещению клапана в выбранное безопасное положение за счет накопленной электрической энергии.

Простой монтаж. Непосредственный монтаж на шаровом клапане с помощью полых зажимных губок по форме. Привод может поворачиваться на горловине клапана на 360°.

Ручное управление. Возможно ручное управление с помощью кнопки. Зубчатая передача расцепляется, а привод отсоединяется до тех пор, пока нажата кнопка. Ход можно отрегулировать с помощью шестигранного ключа (4 мм), который вставляется в верхнюю часть привода. Шток выдвигается при вращении ключа по часовой стрелке.

Функциональная надёжность. Электропривод останавливается автоматически при достижении предельных позиций, и оснащён защитой от перегрузок, избавляя от необходимости использовать конечные выключатели.

Исходная позиция. Заводская настройка: шток привода втянут. При поставке комбинации клапан-привод направление движения устанавливается в соответствии с точкой закрытия клапана. При первом включении напряжения питания, т.е. во время ввода в эксплуатацию, привод выполняет адаптацию: рабочий диапазон и обратная связь по положению адаптируются к диапазону механических настроек. Затем привод перемещается в положение, определенное управляющим сигналом.

Адаптация и синхронизация. Адаптацию можно запустить вручную, нажав кнопку «Адаптация». Во время адаптации обнаруживаются оба механических конечных упора (весь диапазон настройки). Затем привод перемещается в положение, определенное управляющим сигналом.

Адаптация и синхронизация. При срабатывании переключатель изменяет направление движения в нормальном режиме. Направление вращения переключателя не влияет на установленное положение отказоустойчивости.

Технические характеристики, габаритные размеры и схема подключения NV24A-SZ-TPC

Характеристики

Прочие
Время работы двигателя, с	150
Номинальное напряжение, В	24
Прилагаемая сила, N	1000
Серия	NV
Степень защиты	IP54
Тип тока	AC/DC
