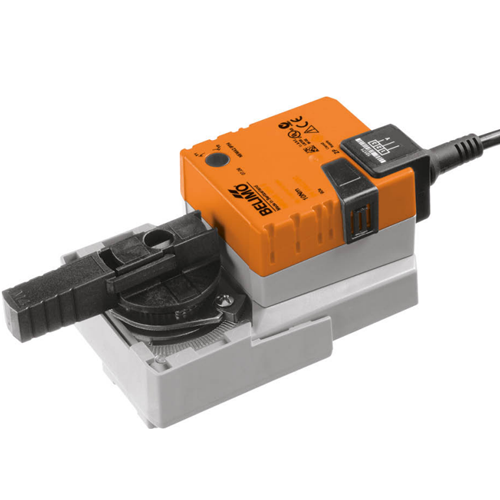

Привод NR230A Белимо

Техническое описание привода NR230A Белимо для установки на шаровой кран.

Электропривод для монтажа в трубопроводных системах, обеспечивающий управление шаровыми кранами.

• Вращающий момент 10 Нм (непостоянный).
• Номинальное напряжение 100…240 ~ В.
• Управление: открыто/закрыто, трёхпозиционное.
• Обратная связь по положению: настраиваемая.
• Время работы двигателя 90 с.
• Степень защиты IP54.
• Преобразование сигналов датчиков.
• Связь через Belimo-MP-Bus.
• Расчетный срок службы SuperCaps 15 лет.

Правила безопасности

1. Использование электропривода ограничено условиями, описанными в технической документации. Применение на воздушных судах строго запрещено.
2. Установка данного типа электропривода на затвор производится исключительно на заводе, где производитель берёт на себя ответственность за их надёжную работу.
3. Вскрытие или попытка ремонта устройства должны осуществляться только на производстве, поскольку устройство не предполагает замены или ремонта компонентов пользователем.
4. Отключение кабеля от устройства невозможно.
5. Устройство состоит из электроники и электрических деталей, поэтому его нельзя выбрасывать как обычный мусор. Важно придерживаться местных законов и рекомендаций по утилизации.

Особенности

Простой монтаж. Непосредственный монтаж на шаровой кран с помощью одного центрального винта. Инструмент для сборки встроен в индикатор положения вставки. Ориентацию установки по отношению к шаровому крану можно выбрать с шагом 90°.

Ручное управление. Возможно ручное управление с помощью кнопки (зубчатая передача отключается до тех пор, пока нажата кнопка, или остается заблокированной).

Функциональная надёжность. Электропривод останавливается автоматически при достижении предельных позиций, и оснащён защитой от перегрузок, избавляя от необходимости использовать конечные выключатели.

Настраиваемый угол. Для настройки угла поворота используются механические упоры.

Технические характеристики, габаритные размеры и схема подключения NR230A
