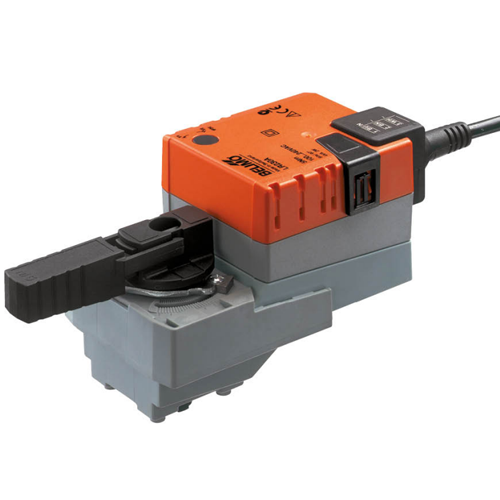

Привод LR230A Белимо

Описание товара

Техническое описание привода LR230A Белимо для установки на шаровой кран.

Электропривод для монтажа в трубопроводных системах, обеспечивающий управление шаровыми кранами.

Вращающий момент 5 Нм (непостоянный)
Номинальное напряжение 24 В~/=
Управление: обратная связь 2 – 10 В= / модулирующее управление
Обратная связь по положению: настраиваемая
Время работы двигателя 35 с
Степень защиты IP54
Интегрированные вспомогательные переключатели заказываются отдельно
Преобразование сигналов датчиков
Связь через Belimo-MP-Bus
Расчетный срок службы SuperCaps 15 лет.

Правила безопасности

Использование электропривода ограничено условиями, описанными в технической документации. Применение на воздушных судах строго запрещено.
Установка данного типа электропривода на кран производится исключительно на заводе, где производитель берёт на себя ответственность за их надёжную работу.
Вскрытие или попытка ремонта устройства должны осуществляться только на производстве, поскольку устройство не предполагает замены или ремонта компонентов пользователем.
Отключение кабеля от устройства невозможно.
Устройство состоит из электроники и электрических деталей, поэтому его нельзя выбрасывать как обычный мусор. Важно придерживаться местных законов и рекомендаций по утилизации.

Особенности

Принцип действия. Управление электроприводом осуществляется с помощью стандартного сигнала от 0 до 10 В. Это позволяет регулировать его открытие в соответствии с заданным сигналом. С помощью измерения напряжения U можно не только определить фактическое положение электропривода, но и координировать работу с другими.

Простой монтаж. Непосредственный монтаж на затворе. Ориентацию установки по отношению к затвору можно выбрать с шагом 90° (угол).

Ручное управление. Возможно ручное управление с помощью кнопки. Зубчатая передача расцепляется, а привод отсоединяется до тех пор, пока нажата кнопка.

Настраиваемый угол. Для настройки угла поворота используются механические упоры.

Функциональная надёжность. Электропривод останавливается автоматически при достижении предельных позиций, и оснащён защитой от перегрузок, избавляя от необходимости использовать конечные выключатели.

Технические характеристики, габаритные размеры и схема подключения LR230A

Характеристики

Прочие
Время работы двигателя, с	35
Крутящий момент, Нм	5
Номинальное напряжение, В	24
Серия	LR
Степень защиты	IP54
Тип тока	AC/DC
