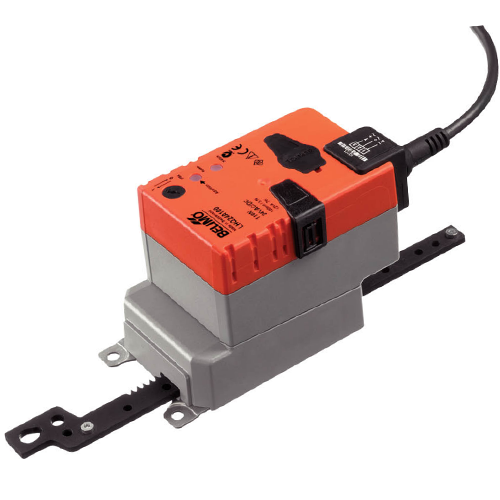

Привод LHQ24A100 Белимо

Техническое описание привода LHQ24A100 Белимо для воздушных заслонок

Электропривод быстрого срабатывания для регулирования воздушного потока через заслонки в системах вентиляции и кондиционирования зданий.

• Номинальное напряжение 24 В ~/=
• Управление: открыто/закрыто (не подходит для трёхпозиционного управления)
• Степень защиты IP54
• Время работы двигателя 3,5 с
• Длина хода не более 100 мм, регулируется с шагом 20 мм

Правила безопасности

1. Использование электропривода ограничено условиями, описанными в технической документации. Применение на воздушных судах строго запрещено.
2. Для расчёта крутящего момента важно учесть параметры, предоставленные производителем заслонки, включая её площадь сечения и конструктивные особенности, а также специфику объекта, где она будет установлена, и характеристики потока воздуха.
3. Вскрытие или попытка ремонта устройства должны осуществляться только на производстве, поскольку устройство не предполагает замены или ремонта компонентов пользователем.
4. Отключение кабеля от устройства невозможно.
5. Устройство состоит из электроники и электрических деталей, поэтому его нельзя выбрасывать как обычный мусор. Важно придерживаться местных законов и рекомендаций по утилизации.

Особенности

• Ручное управление. Возможно временное ручное управление с помощью кнопки. При удержании редуктор выводится из зацепления.
• Простой монтаж. Привод может быть подключен непосредственно с помощью прилагаемых винтов. Головка зубчатого штока соединяется с подвижной частью вентиляционного устройства индивидуально со стороны монтажа или с помощью прилагаемой соединительной детали Z-KS2.
• Функциональная надёжность. Электропривод останавливается автоматически при достижении предельных позиций, и оснащён защитой от перегрузок, избавляя от необходимости использовать конечные выключатели.
• Регулируемый ход. Если будет отрегулировано ограничение хода, то механический рабочий диапазон на этой стороне зубчатой рейки можно использовать, начиная с длины удлинителя 20 мм, а затем, соответственно, с шагом 20 мм, с помощью механических концевых упоров Z-AS2.

Технические характеристики, габаритные размеры и схема подключения LHQ24A100
