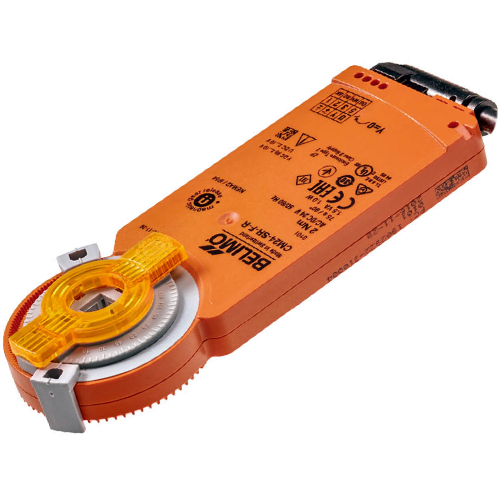

Привод CM24-SR-F-R Белимо

Техническое описание привода CM24-SR-F-R Белимо для воздушных заслонок

Электропривод без возвратной пружины для регулирования воздушного потока через заслонки в системах вентиляции и кондиционирования зданий.

• Для управления заслонками, охватывающими площадь около 0,4 м²
• Вращающий момент 2 Нм
• Номинальное напряжение 24 В ~/=
• Управление: плавная регулировка 2 – 10 В, обратная связь 2 – 10 В
• Размер посадочной формы для шпинделя 8х8 мм

Правила безопасности

1. Использование электропривода ограничено условиями, описанными в технической документации. Применение на воздушных судах строго запрещено.
2. Для расчёта крутящего момента важно учесть параметры, предоставленные производителем заслонки, включая её площадь сечения и конструктивные особенности, а также специфику объекта, где она будет установлена, и характеристики потока воздуха.
3. Вскрытие или попытка ремонта устройства должны осуществляться только на производстве, поскольку устройство не предполагает замены или ремонта компонентов пользователем.
4. Отключение кабеля от устройства невозможно.
5. Устройство состоит из электроники и электрических деталей, поэтому его нельзя выбрасывать как обычный мусор. Важно придерживаться местных законов и рекомендаций по утилизации.

Особенности

• Принцип действия. Управление электроприводом осуществляется с помощью стандартного сигнала от 0 до 10 В. Это позволяет регулировать его открытие в соответствии с заданным сигналом. С помощью измерения напряжения U можно не только определить фактическое положение электропривода, но и координировать работу с другими.
• Ручное управление. Возможно ручное управление с помощью магнита (выключение передачи до тех пор, пока магнит прилегает к символу магнита). Магнит для разъединения передаточной цепи интегрирован в позиционный индикатор.
• Простой монтаж. Прямая установка на вал заслонки с помощью универсального зажима, поставляемого со средством для предотвращения вращения привода. Зажим Z-ARCM, предотвращающий вращение, включён в комплектацию.
• Настраиваемый угол. Для настройки угла поворота используются механические упоры.
• Функциональная надёжность. Электропривод останавливается автоматически при достижении предельных позиций, и оснащён защитой от перегрузок, избавляя от необходимости использовать конечные выключатели.
• Скрытая синхронизация. Если привод достигает нижнего конечного упора во время работы, он выполняет синхронизацию управляющего сигнала при постоянном токе 2 В. Это гарантирует, что диапазон сигналов также соответствует эффективному функциональному диапазону в процессе работы. Перемещение к нижнему конечному упору осуществляется, как только управляющий сигнал становится <2,1 В постоянного тока. Привод переходит в новое заданное положение, как только управляющий сигнал снова становится > 2,3 В постоянного тока.

Технические характеристики, габаритные размеры и схема подключения CM24-SR-F-R
