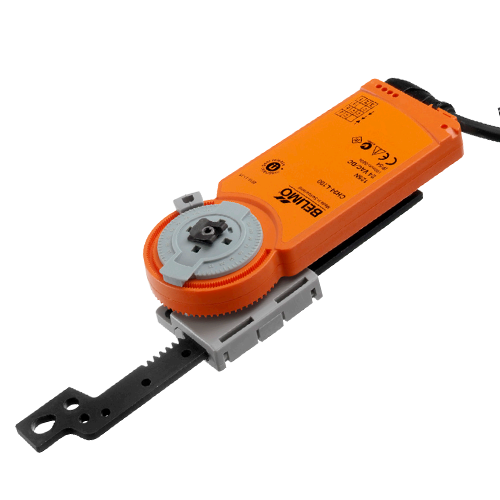

Привод CHA-L50001008 Белимо

Техническое описание привода CHA-L50001008 Белимо для воздушных заслонок

Электропривод линейный для регулирования воздушного потока через заслонки в системах вентиляции и кондиционирования зданий.

• Для управления заслонками, охватывающими площадь около 0,8 м²
• Номинальное напряжение 230 В ~
• Степень защиты IP54
• Длина хода не более 100 мм, регулируется с шагом 20 мм

Правила безопасности

1. Использование электропривода ограничено условиями, описанными в технической документации. Применение на воздушных судах строго запрещено.
2. Для расчёта крутящего момента важно учесть параметры, предоставленные производителем заслонки, включая её площадь сечения и конструктивные особенности, а также специфику объекта, где она будет установлена, и характеристики потока воздуха.
3. Вскрытие или попытка ремонта устройства должны осуществляться только на производстве, поскольку устройство не предполагает замены или ремонта компонентов пользователем.
4. Отключение кабеля от устройства невозможно.
5. Устройство состоит из электроники и электрических деталей, поэтому его нельзя выбрасывать как обычный мусор. Важно придерживаться местных законов и рекомендаций по утилизации.

Особенности

• Ручное управление. Возможно ручное управление с помощью магнита (выключение передачи до тех пор, пока магнит прилегает к символу магнита). Магнит Z-MA для выключения передачи прилагается.
• Простой монтаж. Привод может быть подключен непосредственно с помощью прилагаемых винтов. Головка зубчатого штока соединяется с подвижной частью вентиляционного устройства индивидуально со стороны монтажа или с помощью прилагаемой соединительной детали Z-KS2.
• Функциональная надёжность. Электропривод останавливается автоматически при достижении предельных позиций, и оснащён защитой от перегрузок, избавляя от необходимости использовать конечные выключатели.
• Регулируемый ход. Если будет отрегулировано ограничение хода, то механический рабочий диапазон на этой стороне зубчатой рейки можно использовать, начиная с длины удлинителя 20 мм, а затем, соответственно, с шагом 20 мм, с помощью механических концевых упоров Z-AS1.

Технические характеристики, габаритные размеры и схема подключения CHA-L50001008
