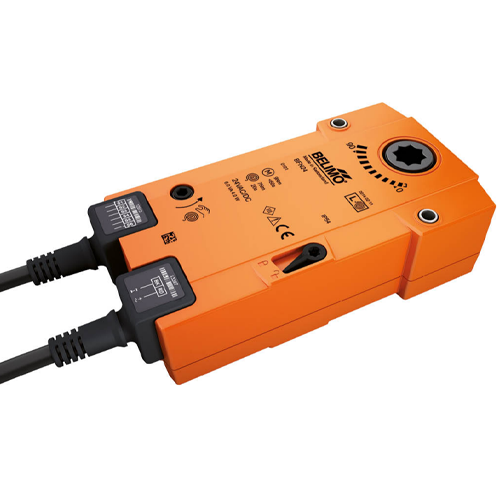

Привод BFN24-SR Белимо

Описание товара

Техническое описание привода BFN24-SR Белимо для огнезадерживающих клапанов

Электропривод предназначен для управления огнезадерживающими клапанами вентиляции, включая системы кондиционирования воздуха, общего воздухообмена, вытяжки и вентиляционных механизмов, используемых в производственных процессах.

Вращающий момент 9/7 Нм
Номинальное напряжение 24 В ~/=
Управление: модулирующие
2 интегрированных вспомогательных переключателя
Для монтажа на вал 12×12 мм

Правила безопасности

Использование электропривода ограничено условиями, описанными в технической документации. Применение на воздушных судах строго запрещено.
Установка данного типа электропривода на клапаны производится исключительно на заводе, где производитель берёт на себя ответственность за их надёжную работу.
Вскрытие или попытка ремонта устройства должны осуществляться только на производстве, поскольку устройство не предполагает замены или ремонта компонентов пользователем.
Отключение кабеля от устройства невозможно.
Устройство состоит из электроники и электрических деталей, поэтому его нельзя выбрасывать как обычный мусор. Важно придерживаться местных законов и рекомендаций по утилизации.

Особенности

Принцип действия. Привод управляется стандартным сигналом от 0 до 10 В и переводит клапан в рабочее положение одновременно с натяжением возвратной пружины. Клапан возвращается в безопасное положение за счёт энергии пружины при прекращении подачи напряжения.

Фиксация защитной позиции. При возникновении пожара встроенная система блокировки Safety Position Lock™ гарантирует, что огнезадерживающий клапан будет надёжно закреплён в защитной позиции.

Ручное управление. Электропривод оборудован механизмом для ручного управления и фиксации клапана в любой позиции. Разблокировка производится как вручную, так и автоматически при восстановлении подачи питания.

Сигнализация положений. Встроены два фиксированных переключателя, задача которых – уведомлять о достижении клапаном крайних позиций. Для определения промежуточного положения используется специальный механический индикатор на самом приводе.

Технические характеристики, габаритные размеры и схема подключения BFN24-SR

Характеристики

Прочие
Крутящий момент, Нм	9;7
Номинальное напряжение, В	24
Размер посадочной формы	12x12
Тип тока	AC/DC
